USB配置

需要支持USB功能的esp32芯片

ARDUINO_USB_MODE

设为1则是Hardware CDC and JTag,0则是USB-OTG。
S3这种支持设置两种模式。
而c3不支持OTG模式,s2不支持JTag模式，一般有正确的默认值一般不用设置.
ARDUINO_USB_MODE通常会被具体开发板json默认配置，如果需要覆盖默认配置，记得到board_build.extra_flags中修改。

ARDUINO_USB_CDC_ON_BOOT

比如合宙C3无USB转串口芯片的版本我们可以使用该选项，来使用Serial

[env:esp32c3]
platform = espressif32
board = airm2m_core_esp32c3
framework = arduino
upload_speed = 921600
monitor_filters =
    direct
build_flags =
    -D CORE_DEBUG_LEVEL=ARDUHAL_LOG_LEVEL_INFO
    -D CONFIG_ARDUHAL_LOG_COLORS=1
    -D ARDUINO_USB_CDC_ON_BOOT=1

一些情况下开启后，依然需要使用UART时，可以使用Serial0.print("Hello World!")而非 Serial.print("Hello World!")。 C3 使用HWCDC做为Serial。 S2使用的是另一个类USBCDC作为 Serial.

ARDUINO_USB_MSC_ON_BOOT

USB Firmware MSC On Boot。类似U盘,可以读写文件，或者刷写固件。依赖ARDUINO_USB_MODE为0,也就是需要OTG模式。
这里以S3演示,由于esp32-s3-devkitc-1的json里面设置为ARDUINO_USB_MODE=1, 我们使用board_build.extra_flags将其覆盖。

[env:esp32-s3-devkitc-1]
platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino
monitor_speed = 115200
upload_speed = 921600
monitor_filters = direct
board_build.extra_flags =
    -D ARDUINO_USB_MODE=0
build_flags =
    -D CORE_DEBUG_LEVEL=ARDUHAL_LOG_LEVEL_INFO
    -D CONFIG_ARDUHAL_LOG_COLORS=1
    -D ARDUINO_USB_MSC_ON_BOOT=1

这里提供空的项目，并在loop中加delay以减少程序本身的性能消耗。

#include <Arduino.h>

void setup() {

}

void loop() {
    delay(10000);
}

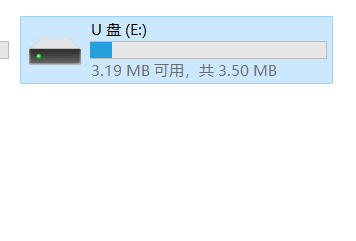

会出现新的磁盘

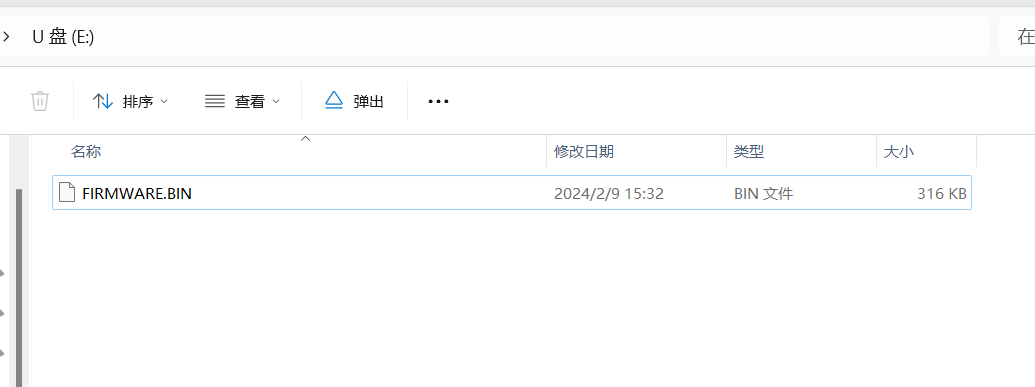

内容如下:

我们将固件拖入该U盘覆盖原有文件即完成更新固件。

相关配置

名称	默认值	最大字符数	描述
USB_FW_MSC_VENDOR_ID	"ESP32"	8	厂商ID
USB_FW_MSC_PRODUCT_ID	"Firmware MSC"	16	产品ID
USB_FW_MSC_PRODUCT_REVISION	"1.0"	4	产品版本
USB_FW_MSC_SERIAL_NUMBER	0x00000000	N/A	序列号

我们尝试修改厂商为"MYESP32"和产品ID为"S3 DEV KIT"总体配置如下:

[env:esp32-s3-devkitc-1]
platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino
monitor_speed = 115200
upload_speed = 921600
monitor_filters = direct
board_build.extra_flags =
    -D ARDUINO_USB_MODE=0
build_flags =
    -D CORE_DEBUG_LEVEL=ARDUHAL_LOG_LEVEL_INFO
    -D CONFIG_ARDUHAL_LOG_COLORS=1
    -D ARDUINO_USB_MSC_ON_BOOT=1
    -D USB_FW_MSC_VENDOR_ID="\"MYESP32\""
    -D USB_FW_MSC_PRODUCT_ID="\"S3 DEV KIT\""

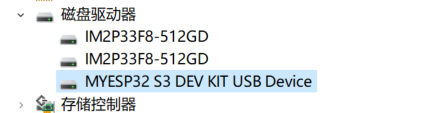

效果如下:

ARDUINO_USB_DFU_ON_BOOT

启动时开启USB DFU（USB Device Firmware Upgrade)。
参考乐鑫文档: 通过 USB 升级设备固件
依赖ARDUINO_USB_MODE为0,也就是需要OTG模式。

[env:esp32-s3-devkitc-dfu]
platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino
monitor_speed = 115200
upload_speed = 921600
monitor_filters = direct
board_build.extra_flags =
    -D ARDUINO_USB_MODE=0
build_flags =
    -D CORE_DEBUG_LEVEL=ARDUHAL_LOG_LEVEL_INFO
    -D CONFIG_ARDUHAL_LOG_COLORS=1
    -D ARDUINO_USB_DFU_ON_BOOT=1
