移植idf项目

arduino-esp32 本身可以算一个idf项目，依然从app_main启动。

其中包含了ESP-IDF 项目components下的部分源码已经编译得到的静态库。

开发框架的差异性

正常情况下，在arduino-esp32项目中调用idf的api没有问题。简单用法可以先尝试片段拷贝。

整个项目移植可能面临

cpp与c调用问题
idf组件尤其是其cmake配置问题
idf日志(基本上兼容，只需要简单配置)
Menuconfig 配置移植问题

移植方法

安装idf

这里可以不用idf开发建议还是下载一个idf环境，可以不配置编辑器 ide等但idf命令行工具最好下载一个，用于处理组件的拷贝和Menuconfig问题。

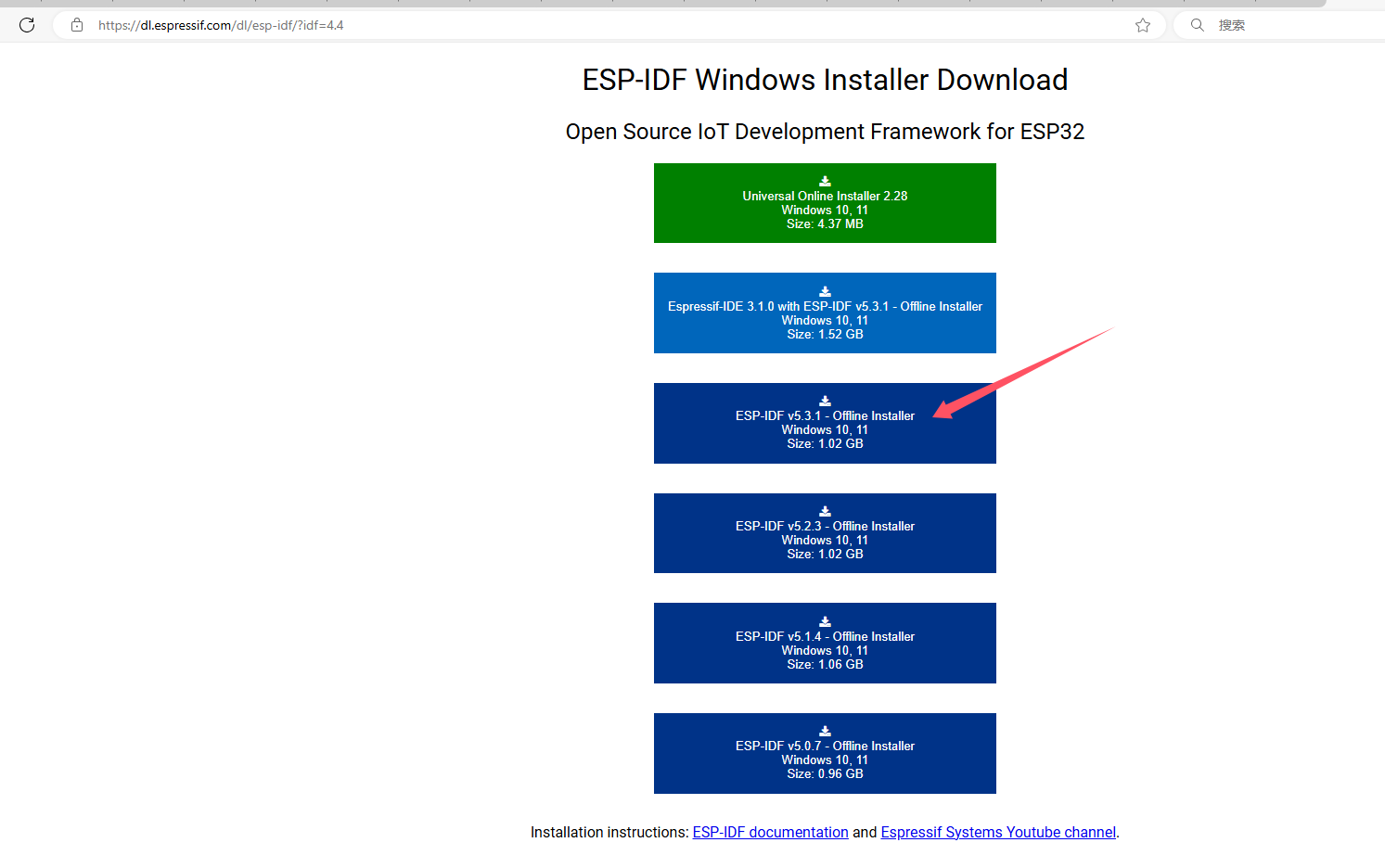

在windows下，最简单的安装idf方式就是下载一个离线版idf安装包Offline Installer

这里是国内下载站，正常网络即可下载，随后一键安装到无空格路径的下。

安装时默认已经勾选了创建桌面的命令行工具的快捷方式

我们可以双击打开对应的快捷方式，会自动配置idf环境，即可通过命令行编译烧录等一系列操作。

日志样例如下:

Windows PowerShell
版权所有 (C) Microsoft Corporation。保留所有权利。

尝试新的跨平台 PowerShell https://aka.ms/pscore6

Setting PYTHONNOUSERSITE, was not set
Using Python in D:\Espressif\python_env\idf5.3_py3.11_env\Scripts
Python 3.11.2
Using Git in D:\Espressif\tools\idf-git\2.44.0\cmd
git version 2.44.0.windows.1
Setting IDF_PATH: D:\Espressif\frameworks\esp-idf-v5.3
Checking Python compatibility
Adding ESP-IDF tools to PATH...
WARNING: Error while accessing the ESP-IDF version file in the Python environment: [Errno 2] No such file or directory: 'D:\\Espressif\\python_env\\idf5.3_py3.11_env\\idf_version.txt'

Name                           Value
----                           -----
OPENOCD_SCRIPTS                D:\Espressif\tools\openocd-esp32\v0.12.0-esp32-20240318\openocd-esp32\share\openocd\s...
IDF_CCACHE_ENABLE              1
ESP_ROM_ELF_DIR                D:\Espressif\tools\esp-rom-elfs\20240305\
IDF_PYTHON_ENV_PATH            D:\Espressif\python_env\idf5.3_py3.11_env
ESP_IDF_VERSION                5.3
IDF_DEACTIVATE_FILE_PATH       C:\Users\admin\AppData\Local\Temp\tmpke1b1oa9idf_1616

Added to PATH
-------------
D:\Espressif\tools\xtensa-esp-elf-gdb\14.2_20240403\xtensa-esp-elf-gdb\bin
D:\Espressif\tools\riscv32-esp-elf-gdb\14.2_20240403\riscv32-esp-elf-gdb\bin
D:\Espressif\tools\xtensa-esp-elf\esp-13.2.0_20240530\xtensa-esp-elf\bin
D:\Espressif\tools\riscv32-esp-elf\esp-13.2.0_20240530\riscv32-esp-elf\bin
D:\Espressif\tools\esp32ulp-elf\2.38_20240113\esp32ulp-elf\bin
D:\Espressif\tools\cmake\3.24.0\bin
D:\Espressif\tools\openocd-esp32\v0.12.0-esp32-20240318\openocd-esp32\bin
D:\Espressif\tools\ninja\1.11.1\
D:\Espressif\tools\idf-exe\1.0.3\
D:\Espressif\tools\ccache\4.8\ccache-4.8-windows-x86_64
D:\Espressif\tools\dfu-util\0.11\dfu-util-0.11-win64
D:\Espressif\frameworks\esp-idf-v5.3\tools
Checking if Python packages are up to date...
Constraint file: D:\Espressif\espidf.constraints.v5.3.txt
Requirement files:
 - D:\Espressif\frameworks\esp-idf-v5.3\tools\requirements\requirements.core.txt
Python being checked: D:\Espressif\python_env\idf5.3_py3.11_env\Scripts\python.exe
Python requirements are satisfied.

Detected installed tools that are not currently used by active ESP-IDF version.
For removing old versions of idf-driver, idf-python-wheels use command 'python.exe D:\Espressif\frameworks\esp-idf-v5.3\tools\idf_tools.py uninstall'
For free up even more space, remove installation packages of those tools. Use option 'python.exe D:\Espressif\frameworks\esp-idf-v5.3\tools\idf_tools.py uninstall --remove-archives'.


Done! You can now compile ESP-IDF projects.
Go to the project directory and run:
    idf.py build

配置idf项目

由于idf项目可能含有组件，同时可能存在特定的Kconfig。执行一次idf.py set-target会触发下载组件以及将Kconfig项加到当前项目的sdkconfig中去。

我们可以先编译idf项目的源码，让其自动处理这些后，再进行移植。

这里以usb host msc例子为例进行移植，就是使用esp32s2 esp32s3等芯片的OTG外设驱动msc设备（比如U盘）

当前例程在esp-idf安装目录下的examples/peripherals/usb/host/msc 目录，

本地可以进入安装IDF工具目录的frameworks\esp-idf-v5.X 下面可以找到examples文件夹.。如果是源码安装的，则是对应esp-idf源码根目录下可以找到examples

1.使用上一步的命令行工具使用cd命令进入当前目录

cd examples/peripherals/usb/host/msc

2.设置芯片类型

这里需要设置芯片类型为esp32s2 esp32s3或者esp32p4才能使用当前例程

以esp32s3为例

在当前命令行执行 idf.py set-target esp32s3

其实这一步会触发cmake加载，执行成功后，此时组件也下载完成了。

如果想要验证是否正常，可以使用idf.py flash 或者 idf.py flash -p 端口号直接烧录到 esp32

使用idf.py monitor监控串口打印。也可合并为一句 idf.py flash monitor

复制源码拷贝组件

1.拷贝源码

新建一个esp32s3的platformio arduino项目，将msc项目的main目录下的源文件msc_example_main.c拷贝到 platformio项目的src下。

2.拷贝组件

生成的managed_components下有组件，将组件文件夹espressif__usb_host_msc拷贝到项目下的platformio的lib目录下。

该组件正常的源码和include路径基本符合platformio要求的lib结构，但不能直接使用。

3.源码适配修改

在main.cpp中将idf例程拉起来，由于arduino的app_main这个入口已被占用，需要给原来的idf例程的app_main改名。

比如改成 void start()。

当前需要通过cpp调用c,这里将void start()也提到头文件中，cpp调用c需要使用 extern "C" 包起相关C的声明。

可以在一些头文件中看到通常的做法是以下格式

#ifdef __cplusplus
extern "C" {
#endif
 // 此处是c 的声明
#ifdef __cplusplus
}
#endif

用于兼容c和cpp调用。

仿造这种写法总体格式如下:

#ifndef USB_HOST_MSC_MSC_EXAMPLE_IDF_H
#define USB_HOST_MSC_MSC_EXAMPLE_IDF_H

#include <Arduino.h>

#ifdef __cplusplus
extern "C" {
#endif
void start();

#ifdef __cplusplus
}
#endif

#endif // USB_HOST_MSC_MSC_EXAMPLE_IDF_H

以当前内容新建一个msc_example_main.h然后在main.cpp中调用

#include <Arduino.h>
#include "msc_example_idf.h"

void setup() {
    start();
}

void loop() {
    delay(10000);
}

由于idf项目大多会自己开线程，这里我们可以让loop函数处于delay让出cpu。

4.lib编译参数修改

我们将组件拷到platformio的lib目录下 platformio会将include文件夹自动作为include path，将其他源文件作为源码，

经过测试会忽略名为test的文件夹，但部分idf组件会以test_app放入一些非组件本身的源码，也会被platformio当成源文件路径。

这里只能手动重新命名或者去掉。

然后需要查看库的CMakeLists.txt文件。回到当前msc 例程。

使用的库

set(sources src/msc_scsi_bot.c
            src/diskio_usb.c
            src/msc_host.c
            src/msc_host_vfs.c)

idf_component_register( SRCS ${sources}
                        INCLUDE_DIRS include include/usb # 'include/usb' is here for backwards compatibility
                        PRIV_INCLUDE_DIRS private_include include/esp_private
                        REQUIRES usb fatfs
                        PRIV_REQUIRES heap )

发现src下是源文件 include和 include/usb 文件夹是 include 目录此外还有 private_include include/esp_private

两个私有的include路径。为了不对该组件源码大改，我们在platformio.ini中追加这两个private_include的路径让编译器也可以从其中找头文件。

在platformio.ini中具体env下的build_flags中可以加gcc参数。

[env:esp32-s3-devkitc-1]
platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino
build_flags =
    -I lib/espressif__usb_host_msc/include/esp_private
    -I lib/espressif__usb_host_msc/private_include

IDF日志配置

IDF使用的日志宏在arduino中可以正常编译，但如果不配置日志可能不会打印和相应在IDF中的日志颜色。

配置arduino-esp32的日志适用于原有的IDF日志可参考日志配置

这里我将日志设置为info级别并打开颜色码(日志颜色码不希望被platformio处理，搭配monitor_filters中的direct便可显色)。

[env:esp32-s3-devkitc-1]
platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino
monitor_filters =
    direct
build_flags =
    -I lib/espressif__usb_host_msc/include/esp_private
    -I lib/espressif__usb_host_msc/private_include
    -D CORE_DEBUG_LEVEL=ARDUHAL_LOG_LEVEL_INFO
    -D CONFIG_ARDUHAL_LOG_COLORS=1

MenuConfig 移植

这里引入的组件或者例程有Kconfig情况下，sdkconfig会出现一些新的内容。

比如CONFIG_EXAMPLE_XXXX 等，这些我们一律使用build_flags处理。

将源码中CONFIG_EXAMPLE_XXXX的宏加到build_flags中如 -D CONFIG_EXAMPLE_XXXX=1

如果是特殊项目组件里面有大量配置，我们直接去sdkconfig中复制出来并加 -D。

idf_component_register 的 REQUIRES处理

组件的cmake中idf_component_register 可能含REQUIRES 项，但很多时候arduino打包的时候已经包含，不必额外追加，但有些情况，比如需要被REQUIRES 的IDF源码中组件的private include目录，这种可能在arduino中无法引用到，这个时候需要再从idf源码中把这个组件拷到lib下。然后再进行配置。

可能依然存在其他问题。实在无法解决情况下可以选择使用idf下将arduino作为组件引入。

Last modified: 17 十一月 2024
