ESP-IDF for Clion 文档 Help

MenuConfig的GUI

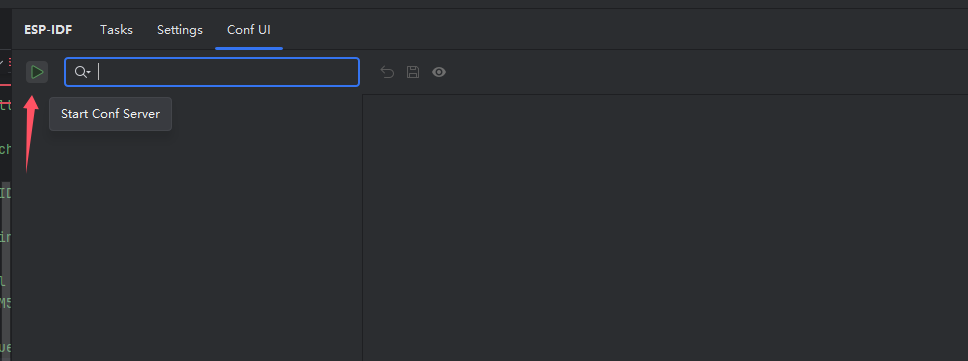

启动Conf Server

confserver 启动后才能加载菜单,所有的UI修改或者加载值其实通过stdio与confserver进程通讯。


基本页面

主要由Kconf树, 右侧配置面板 构成。同时confserver的控制台会出现,仅供分析日志,不可输入。


每次点击下拉菜单选中,点击复选框,或者输入文本框之后鼠标离开文本框,都会设置临时值到confserver。

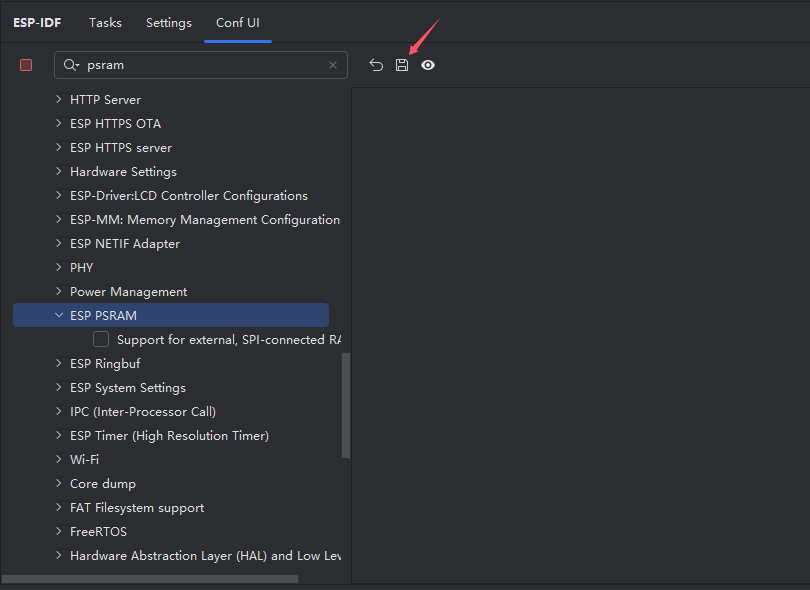

保存到sdkconfig

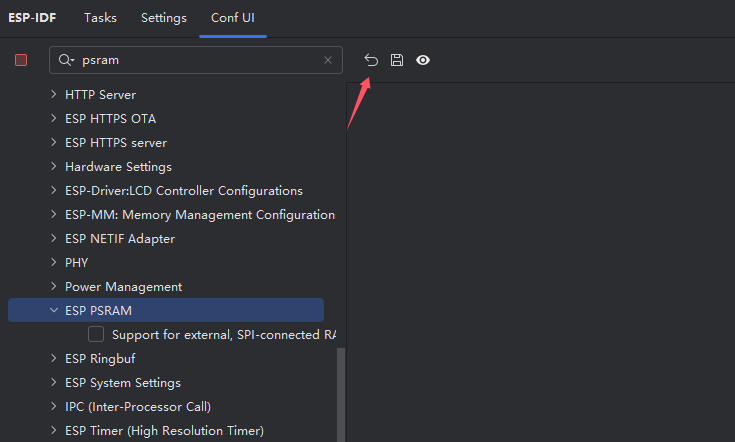

重新加载(会丢弃之前设置到confserver的临时值)


搜索功能


发起搜索

1.输入文本到搜索框,值变化会自动弹出结果。

2.结果在失去焦点后消失,按enter键也会发起搜索。

3.启用隐藏项结果

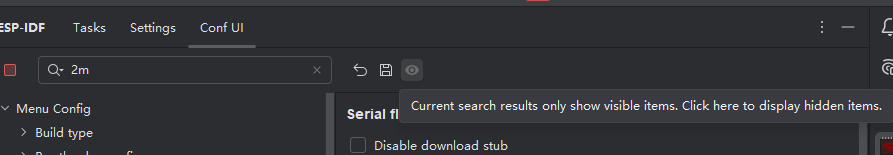

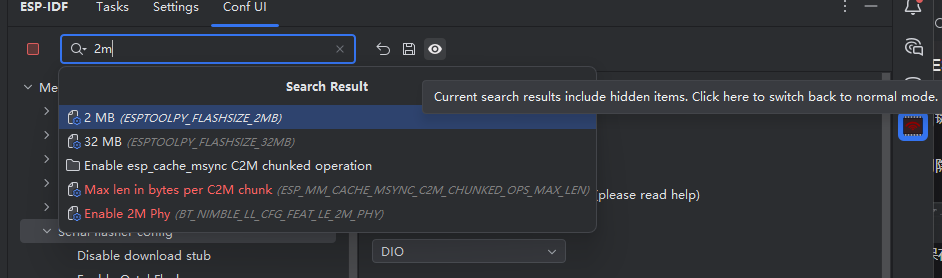

hide_result_show

点击保存按钮后方的眼睛图标激活在搜索结果展示隐藏项目


搜索结果中会以红色展示被匹配的隐藏项目

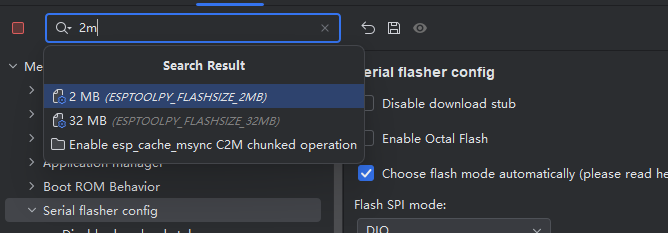

搜索结果

1.搜索结果分文件夹和配置项,可以按图标区分。配置项会展示其ID
2.最多50条结果
3.搜索结果展示出来时可以按选中,按enter或者左键跳转结果。
4.隐藏项目被匹配后跳转时,会往上返回父节点直到父节点为可见

限制

1.搜索结果弹出时,清除功能不能默认触发,而是触发悬浮窗失去焦点,导致在弹出结果时无法使用,一键清空。
2.搜索结果弹出时,无法使用左右键移动光标

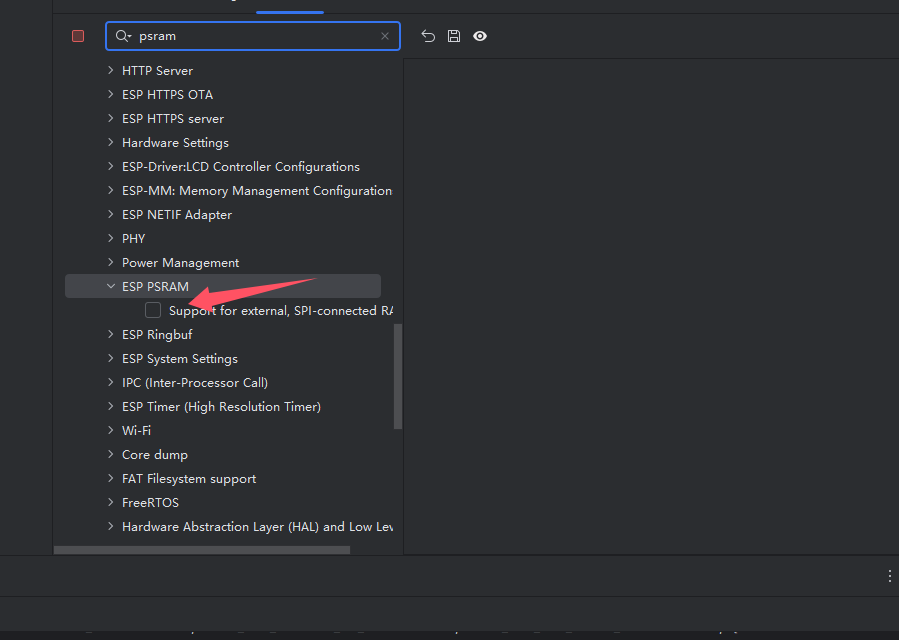

树上的复选框

属于kconf中一种带有子项的bool类型,和具有is_menuconfig属性且值为true的menu类型,选中会影响menuconfig的其他节点隐藏显示。

例如使能psram


这种使能开关只有在复选框区域才能触发选中事件,在复选框之后的文本,被单击双击同于其他节点,可以展开或折叠下方节点。

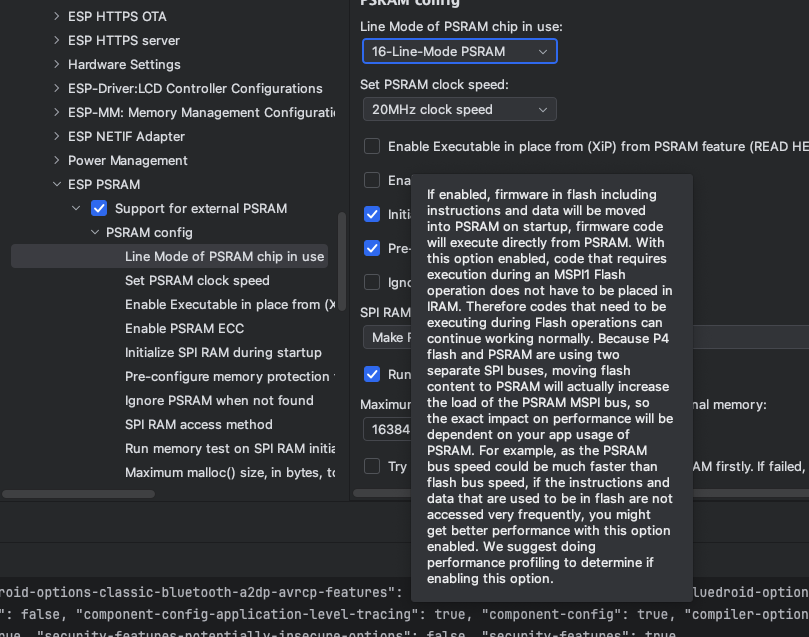

ToolTip

在树上或者右侧面板,如果当前节点具有帮助,会被设做tooltip。

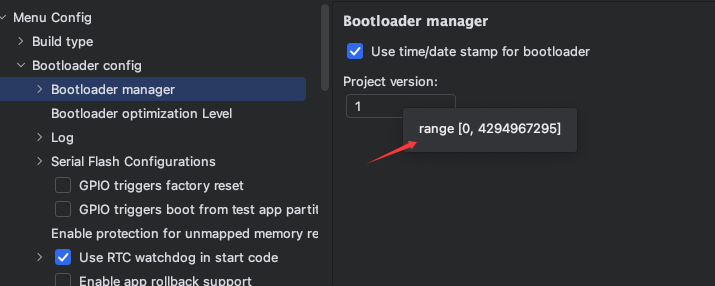

但有一种例外场景 (int类型文本框)


文本框类型选项如果有帮助会以Tooltip方式附着在其标题上, 而int类型文本框本身可能含有范围限制,在鼠标悬停在有范围限制的int类型文本框会出现其范围的Tooltip
